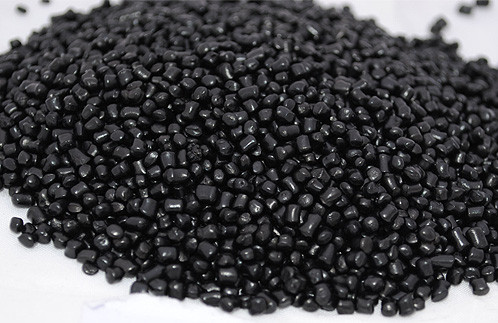

導(dǎo)電母粒的加工和應(yīng)用

　　海內(nèi)塑料防靜電/導(dǎo)電 產(chǎn)品需求趨旺，電子產(chǎn)品包裝需要數(shù)目.品種較多，塑料產(chǎn)品的防靜電/導(dǎo)電產(chǎn)品，特別引起人們的正視，更是塑料包裝業(yè)內(nèi)人士追求的目標之一，采用國產(chǎn)基礎(chǔ)材 料，研發(fā)適合塑料導(dǎo)電/抗靜電要求的制品、助劑、母料，取代價格高昂的入口同類產(chǎn)品，開發(fā)更加適合市場需求的電子產(chǎn)品包裝和防靜電產(chǎn)品包裝。常見到的產(chǎn)品 例如：塑料導(dǎo)電/防靜電輸氣、輸液管道；電子產(chǎn)品用的低阻值塑料包裝托盤、導(dǎo)電/防靜電塑料板材、片材、泡沫、導(dǎo)電薄膜等。

　　常見到防靜電的塑料包裝一般要求10的8次方歐姆以上，可以是任意顏色的，而電阻率在10的8次方以下的，多使用導(dǎo)電碳黑作為主要導(dǎo)電物，所以玄色的較多，下面就簡述一下采用導(dǎo)電碳黑與塑料共混制作導(dǎo)電塑料或?qū)щ娔噶系姆椒ā?/p>

　　導(dǎo)電碳黑的選擇

　　合適的導(dǎo)電碳黑， 好使用特種導(dǎo)電碳黑。特種導(dǎo)電碳黑在海內(nèi)銷售比較普通，分散性好是 選擇要素，可根據(jù)產(chǎn)品的詳細應(yīng)用選擇合適的導(dǎo)電碳黑，例如對于薄膜的應(yīng)用，導(dǎo)電碳黑的分散性和粒徑就比較樞紐，而厚壁的管材，對導(dǎo)電碳黑的選擇就比較簡樸。

　　對于通用導(dǎo)電母粒，一般選用合用性比較廣的線性聚乙烯LLDPE，粉狀的為主。，譬如可以選擇牌號為7042樹脂做載體,有利于特導(dǎo)電碳黑的分散和加工 。又比較適合于擠出注塑吹膜使用，接枝后也是用于HIPS ABS PP LDPE HDPE等。專用導(dǎo)電母粒一般選擇和塑料基體樹脂相近熔融指數(shù)的樹脂做載體， 好選擇同體系的樹脂做載體。

　　選用助劑要求耐熱性好，相容性好?？紤]作為載體的多品種合用性，必要的接枝物、分散劑、抗氧劑、流變劑要適當(dāng)加入，以達到加工機能合用，應(yīng)用范圍比較廣泛。

　　加工設(shè)備

　　高速攪拌機，平雙螺桿擠出機（積木式）造粒出產(chǎn)線，根據(jù)自己情況確定，不夸大設(shè)置的同一。

　　加工工藝

　　（1）低級導(dǎo)電母料： 將特導(dǎo)電碳黑與載體，按照既定比例投料于高攪機，添加分散劑、抗氧劑、接枝劑等助劑，一起攪拌混合，然后雙螺桿擠出。這叫低級導(dǎo)電母料，可知足用于普通管材使用。添加量大約20％左右。普通碳黑導(dǎo)電母粒中的碳黑濃度不會很高，特別是納米級的碳黑與樹脂的混合，很難達到高的添加量，過高的添加量輕易見到明火，直至造成樹脂分解。

　?。?）低級母料烘干，安裝濾網(wǎng)后進行二次擠出造粒，這一過程中可根據(jù)需要制造成專用/ 通用母料，或稀釋成所需濃度，包裝后可作為導(dǎo)電母料使用。做為塑料母料有足夠的濃度及其導(dǎo)電機能阻值，這時導(dǎo)電率一般小于50歐姆。作為母料是產(chǎn)物，請留意各種導(dǎo)電碳黑在樹脂中使用的濾閥值，過多使用無實際意義！

　　文章源自：臺山導(dǎo)電母粒

　　http://www.kj6999.com
